適用于天然氣，該產品屬于工業級手動復位開閥，交（直）流電脈沖驅動開關狀態，自保持的隔爆型防爆電磁閥，它是燃氣管道的安全緊急切斷裝置它是可以與燃氣泄漏報警器系統連接或消防及遠程自動手動緊急切斷氣源確保用氣安全，當發生燃氣泄漏報警器報警給電磁閥通電時，閥門會自動關閉，開閥需人工手動開啟滿足安全管理規范，符合燃氣事故處理要求。
適用范圍
技術參數
介質溫度：-40°-60°，使用環境溫度：-20°-60°
工作壓力：PN16適用法蘭，最大工作壓力0.1MPA,6.4MPA
運作方式：直動式 先導式
工作型式：常閉型、常開型
功能選項
閥體材質：不銹鋼304
代號
功能選項
功能說明
密封材質：氟橡膠、四氟
B
常閉型
通電閥開，斷電閥關
常開型
平常工作閥門開啟，線圈處于斷電
電氣參數
E
防爆型
防爆等級：ExdII CT5
線圈參數：AC220V 380V 110V 24V DC24V 12V
S
手動
只能手動開啟，手動復位
線圈參數：普通線圈IP54 ，防爆線圈IP65
F
法蘭
25-600MM
額定功 率
AC DN≤25mm 45VA,DN≥32mm,70VA
螺紋
25-50MM
DC DN≤25mm 40W ,DN≥32mm,65W
關閉時間
≤1秒
電器公差：±10%
| 規格參數表 （螺紋連接） (法蘭連接) | |||||||||
| 型號 | 通徑mm | 螺紋接口 | L | H | L | H | n-Φd | 工作壓力 | |
| 常閉型 | 常開型 | ||||||||
| LD81P25 | 25 | 1 | 97 | 235 | 118 | 265 | 4-Φ14 | 16 | 2bar |
| LD81P32 | 32 | 11/4 |
117 |
245 | 145 | 290 | 4-Φ18 | 16 |
2bar |
| LD81P40 | 40 | /2 | 128 | 255 | 155 |
300 |
4-Φ18 | 16 |
2bar |
| LD81P50 | 50 | 2 | 149 | 275 | 173 | 320 | 4-Φ18 | 16 |
2bar |
| LD81P65F | 65 |
|
|
|
216 | 385 | 4-Φ18 | 16 |
2bar |
| LD81P80F | 80 |
|
|
|
228 | 410 | 8-Φ18 | 16 |
2bar |
| LD81P100F | 100 |
|
|
|
278 | 440 | 8-Φ18 | 16 |
2bar |
| LD81P125F | 125 |
|
|
|
400 | 485 | 8-Φ18 | 16 |
2bar |
| LD81P150F | 150 |
|
|
|
485 | 510 | 8-Φ18 | 16 |
2bar |
| LD81P200F | 200 |
|
|
|
600 | 610 | 12Φ23 | 16 |
2bar |
| LD81P250F | 250 |
|
|
|
650 | 700 |
12Φ25 |
16 |
2bar |
| LD81P300F | 300 |
|
|
|
750 | 790 |
12Φ25 |
16 |
2bar |
| LD81P350F | 350 |
|
|
|
850 | 900 |
16Φ25 |
16 |
2bar |
|
LD81P400F |
400 |
|
950 | 1000 | 16Φ30 | 16 |
2bar |
||
|
LD81P450F |
450 |
|
|
|
1100 | 1190 | 20Φ30 | 16 |
2bar |
|
LD81P500F |
500 |
|
|
|
1150 | 1400 |
20Φ34 |
16 |
2bar |
|
LD81P600F |
600 |
|
|
|
1400 | 1600 |
20Φ36 |
16 |
2bar |

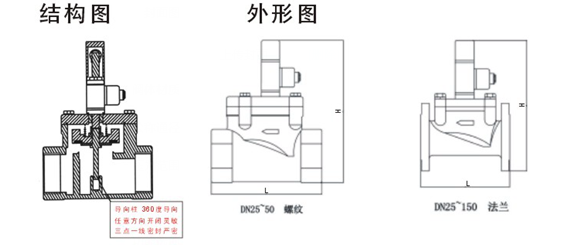

備注：所有表格中L-長度，H-高度，ΦD法蘭盤外徑，ΦK-孔距，N-ΦD螺栓孔數量與大小
常開型原理：在平常工作中閥門處于開啟狀態，線圈處于斷電狀態，不消耗電能，當泄漏事故發生時，報警器向線圈輸入電源，動鐵芯吸合，連桿是去支撐，在彈簧和活塞重力的作用下，快速關閉主閥口，切斷燃氣源，并進入自鎖狀態，此時撤去電源，閥門仍處于關閉狀態，不會自動打開，當工作人員處理完事故，擰開防護罩，線圈無電后，需人工將桿拉起，管網恢復正常供氣。
特點：隔爆型防爆，防爆罩采用鋼鐵制造，可防外部沖擊力，防水抗環境溫度變化，關閥方式：通過給線圈通電來關閉閥門。
開閥方式：手動開啟，開閥需到現場人工操作，符合燃氣事故處理要求。
保持方式：雙穩態功能，無任何動力下保持常開及常閉狀態。
關閥速度：小于1秒。
結構:閥內介質與外部完全隔離，安全可靠。
密封性能：三點一線（導向銷，手動桿，活塞）密封嚴密。
動密封：雙級密封，動密封環具有磨損自動補償功能，壽命延長，專利技術。
燃氣緊急切斷閥安裝保養
1、由于緊急切斷閥的活塞靠重力和彈簧復位，故安裝時介質流向水平，拉桿垂直在上端，嚴禁倒置或傾斜！
2、建議在緊急切斷閥前端加裝手動閘閥，以便檢修緊急切斷閥。
3、在安裝緊急切斷閥上面加裝防雨棚，防止被水淋濕。
4、建議每半年動作一次，隨時保持緊急切斷閥良好的工作狀態。
5、不要用力擊打復位桿。
6、嚴禁私自撤卸緊急切斷閥，要由專業的燃氣技術人員檢修。
